한화시스템 국산화 현장 가 보니
표적 화면에 뜨자 실시간 식별
핵심 송수신 블록 1000개 채널
모듈화 성공, 함정 등 확장 가능
‘공랭식’ 무인기용 경량화 개발
이미지 확대
경기 용인시 한화시스템 용인종합연구소에 AESA(능동형전자주사식위상배열) 레이다가 KF-21에 장착되어 있다. 국방과학연구소와 한화시스템이 공동 개발한 AESA 레이다는 최근 양산에 착수했다.
한화시스템 제공
경기 용인시 한화시스템 용인종합연구소에 AESA(능동형전자주사식위상배열) 레이다가 KF-21에 장착되어 있다. 국방과학연구소와 한화시스템이 공동 개발한 AESA 레이다는 최근 양산에 착수했다.
한화시스템 제공
지난달 29일 경기 용인시 한화시스템 용인종합연구소 AESA(능동형전자주사식위상배열) 레이다 시험장. 모니터 속 서해안 항공도(비행기 항로를 표시한 지도) 위로 숫자가 적힌 흰 점들이 움직였다. 시험장 반대편 ‘비콘 타워’(표적 모의 장치)가 가동되자 새로운 모의 표적이 화면에 떴다. 레이다는 실시간으로 거리·속도·고도를 식별했다. 임동주 한화시스템 수석연구원은 “휴대전화 업데이트처럼 레이다도 모의 표적을 식별하며 성능을 개선한다”고 설명했다.
KF-21에 탑재될 AESA 레이다가 국내 최초 독자 개발에 성공, 최근 양산을 들어갔다. AESA 레이다는 공중·지상·해상 등 다중 표적을 동시에 탐지·추적하고, 미사일 유도와 전자전 대응까지 맡는 전투기의 핵심 장비다. 국방과학연구소가 주관하고 한화시스템이 시제업체로 참여했다.
AESA 레이다 성능을 좌우하는 핵심은 송수신 블록(TRB)이다. 벽돌 모양의 TRB는 빔 신호를 증폭시키며, 한 개에 10여 채널로 구성된다. KF-21 AESA 레이다에는 1000개 이상의 채널이 들어가 ‘1000개의 눈’으로 불린다.
이미지 확대

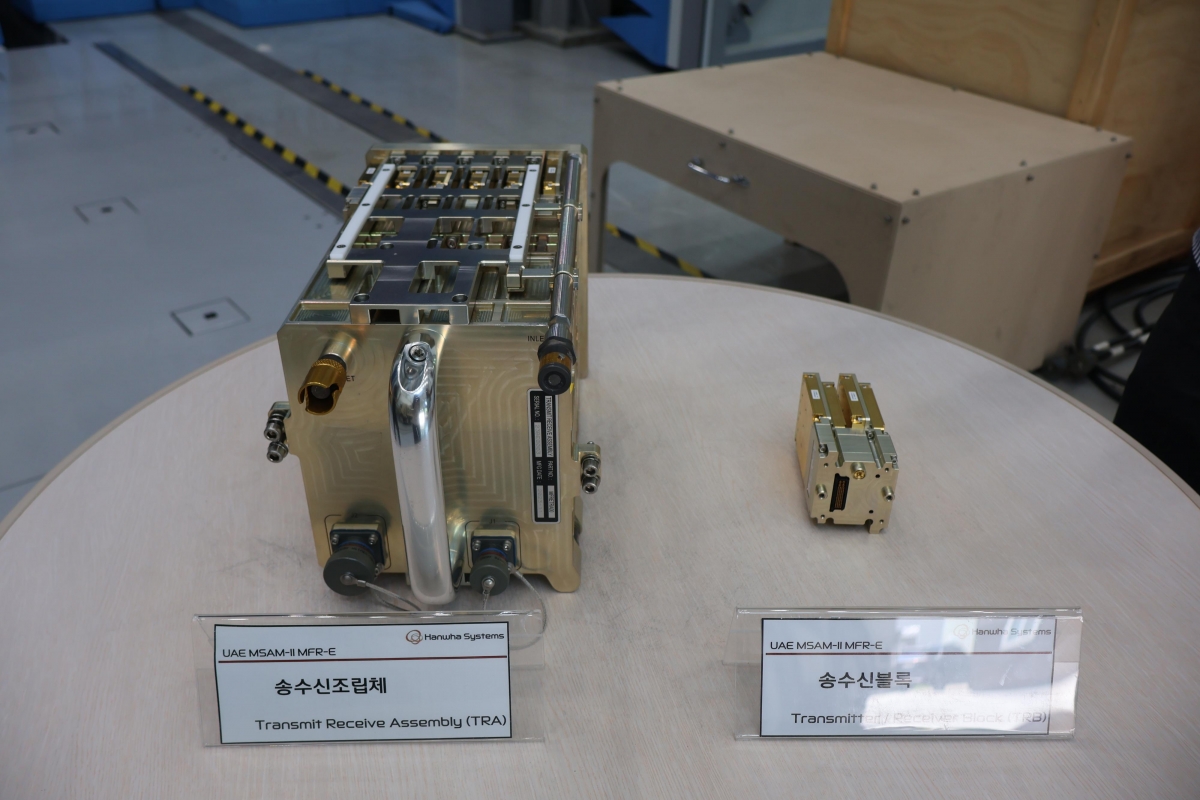

송수신 블록(오른쪽)과 조립체.
한화시스템 제공
송수신 블록(오른쪽)과 조립체.
한화시스템 제공
AESA 레이다의 가장 큰 강점은 완전한 디지털화에 성공해 송수신 모듈이 개별적으로 움직일 수 있다는 점이다. 문성민 전문연구원은 “기존 레이다가 브라운관 TV라면 AESA는 풀 디지털 LED TV”라고 설명했다. 일부 채널이 고장 나더라도 다른 채널이 이를 보완하는 ‘우아한 성능 저하’(Graceful Degradation) 기능도 AESA 레이다의 장점이다. 또 TRB의 모듈화(표준화)에 성공해 무기마다 새로 개발하지 않고, 탐지 거리에 따라 TRB 개수만 조정해 적용할 수 있다. 이 설계는 전투기뿐 아니라 함정, 지대공 유도무기, 무인기 등 다양한 플랫폼으로 확장할 수 있다.
시험 과정은 까다롭다. 외부 전파를 차단한 실험실(챔버)에서 안테나 초점을 확인한 뒤 체계 시험장에서 최종 검증을 거친다. 노현규 선임연구원은 “모두 수작업으로 제작돼 한 기 생산에 4개월이 걸린다”고 말했다.
한화시스템은 전투기 외에도 무인전투기용 AESA 레이다도 개발하고 있다. 정부가 주관하는 첫 공랭식 AESA 개발 과제로, 냉각 장비 없이 공기로 발열을 제어한다. 기존 대비 크기와 무게를 절반 수준으로 줄여 무인기나 경전투기에 바로 장착할 수 있다.
김성태 한화시스템 항공레이다체계팀장은 “앞으로는 유·무인 복합 편대가 전장에 투입되는 만큼 무인기에도 첨단 레이다가 필수”라며 “적 방공망 제압, 정찰, 전자전 등 다양한 임무를 수행할 수 있도록 경량화된 AESA 레이다를 준비 중”이라고 말했다.
손지연 기자
